Regulátor pro zásypový kotel

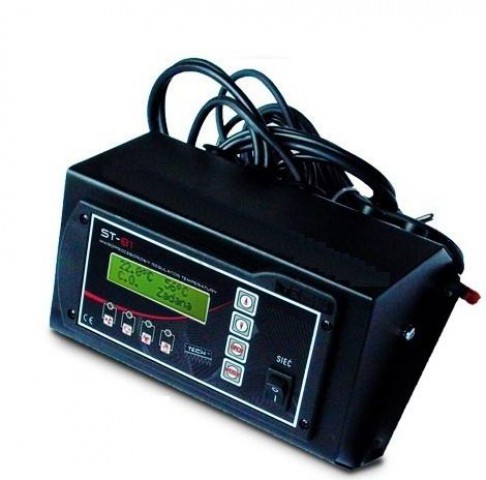

Regulátor je dodáván v obudově, včetně kabeláže a čidel.
Popis činnosti

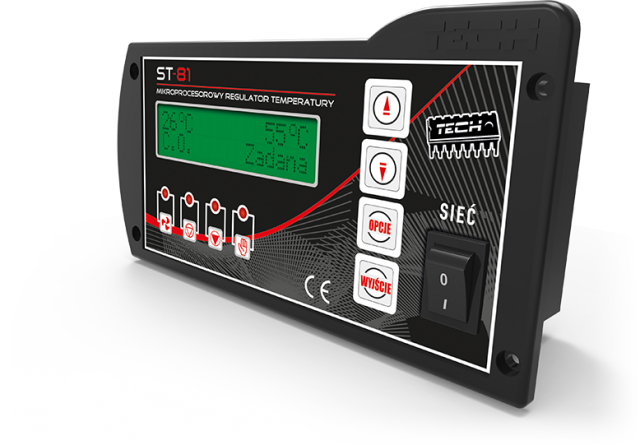

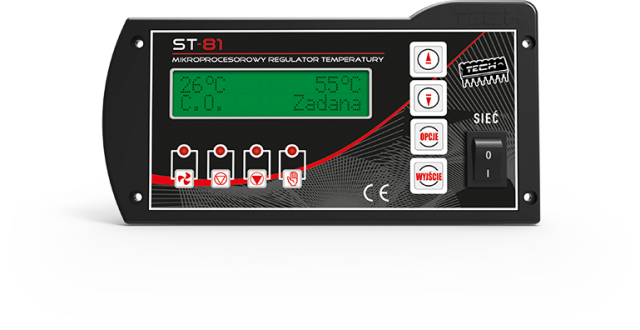

Regulátor teploty ST–81 je určen pro zásypové kotle ÚT. Ovládá čerpadlo oběhu vody ÚT, čerpadlo teplé užitkové vody TUV a ventilátor. Na výběr jsou čtyři provozní režimy čerpadel: vytápění domu,priorita bojleru, paralelní čerpadla, letní režim. Kryt ovladače je přizpůsoben pro montáž na kotel.
Regulátor CS-81 je určen k ovládání zásypových kotlů ústředního topení. Řídí oběhové čerpadlo ÚT, čerpadlo TUV a ventilátor. Je možno vybrat jeden ze čtyř provozních režimů čerpadel: vytápění domu, priorita TUV, paralelní čerpadla, letní režim. Kryt regulátoru je přizpůsoben pro montáž do pláště kotle.
Funkce regulátoru:
• řízení ventilátoru
• řízení oběhové čerpadla ÚT
• řízení čerpadla TUV
• možnost připojení pokojového termostatu
Vybavení regulátoru:
• LCD displej
• čidlo teploty ÚT
• čidlo teploty TUV
• teplotní zabezpečení
• regulátor je přizpůsoben pro montáž do pláště kotle nebo dodávaný v plechové skříňce pro montáž na kotli
Specifikace:
Napájení: 230 V 50 Hz +/-10 %
Příkon: 5 W
Maximální provozní teplota: 5–50 °C
Maximální zatížení výstupů čerpadel: 0,5 A
Zatížení výstupu ventilatoru: 0,6 A
Přesnost měření teploty: 1 °C
Rozsah nastavení teploty: 45–80 °C
Teplotní odolnost čidel: -30–99 °C
Pojistka: 2 x 3,15 A
Rozsah měření teploty: 0–85 °C

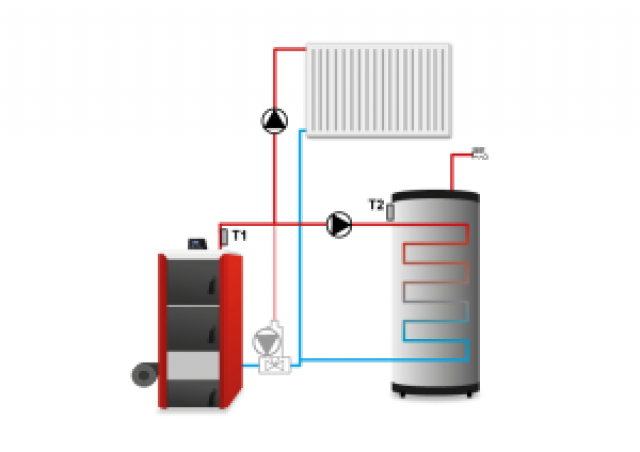

Schéma instalace:
